Защитные кожухи для дымовых извещателей: как выбрать правильный сетчатый кожух ДИП

Введение

Дымовые пожарные извещатели (ДИП, ИП 212 и их аналоги) установлены в большинстве современных зданий: от школ и спортзалов до складов и офисных центров. При этом сами датчики довольно хрупкие: достаточно удара мячом, случайного зацепа лестницей или габаритным грузом, чтобы корпус треснул, крепление погнулось, а зона осталась без защиты.

Сетчатый защитный кожух для дымового извещателя решает эту проблему. Он берёт на себя удар, но не мешает дыму попадать к чувствительному элементу. В местах с повышенным риском повреждений (спортзалы, образовательные учреждения, подъезды, склады) такие кожухи фактически становятся обязательным элементом системы пожарной сигнализации.

Что такое защитный сетчатый кожух для ДИП и зачем он нужен

Защитный кожух для дымового извещателя — это металлический сетчатый колпак, который устанавливается над датчиком на потолке или стене.

Он нужен, чтобы:

– защищать корпус ДИП от случайных и умышленных ударов;

– предотвращать деформацию и отрыв извещателя от основания;

– сокращать количество ложных срабатываний из-за механических повреждений;

– снижать расходы на ремонт и замену датчиков.

Корректно спроектированный сетчатый кожух:

– не перекрывает приток дыма и воздуха к зоне чувствительности;

– не закрывает оптические элементы извещателя;

– не мешает регламентному обслуживанию и проверкам.

Ключевое требование к защитному кожуху ДИП — защищать корпус, но «оставаться невидимым» для датчика: пожарная сигнализация должна продолжать работать в штатном режиме.

Где особенно нужны защитные кожухи для дымовых извещателей

Спортзалы и игровые помещения

– школьные и студенческие спортзалы;

– игровые комнаты, залы ЛФК, тренажёрные зоны.

Основной риск — удары мячом и спортивным инвентарём. Попадание по датчику легко ломает корпус или отрывает его от основания.

Коридоры и зоны с интенсивным трафиком

– коридоры и холлы школ, вузов, офисных и административных зданий;

– переходы между корпусами, галереи.

Здесь извещатели страдают от случайных зацепов: мебели, тележек, стремянок, рекламных конструкций.

Подъезды и общежития

– подъезды жилых домов;

– общежития, хостелы;

– коридоры общего пользования.

К случайным повреждениям добавляется вандализм: датчики могут намеренно сбивать или закрывать посторонними предметами. Сетчатый кожух сильно усложняет такие попытки.

Склады и производственные помещения

– складские комплексы с погрузочной техникой;

– производственные цеха с крупным оборудованием;

– зоны, где часто перемещают габаритные грузы.

Погрузчики, тележки, паллеты нередко задевают потолок или верхнюю часть стены. Без защитного кожуха риск повредить датчик очень высок.

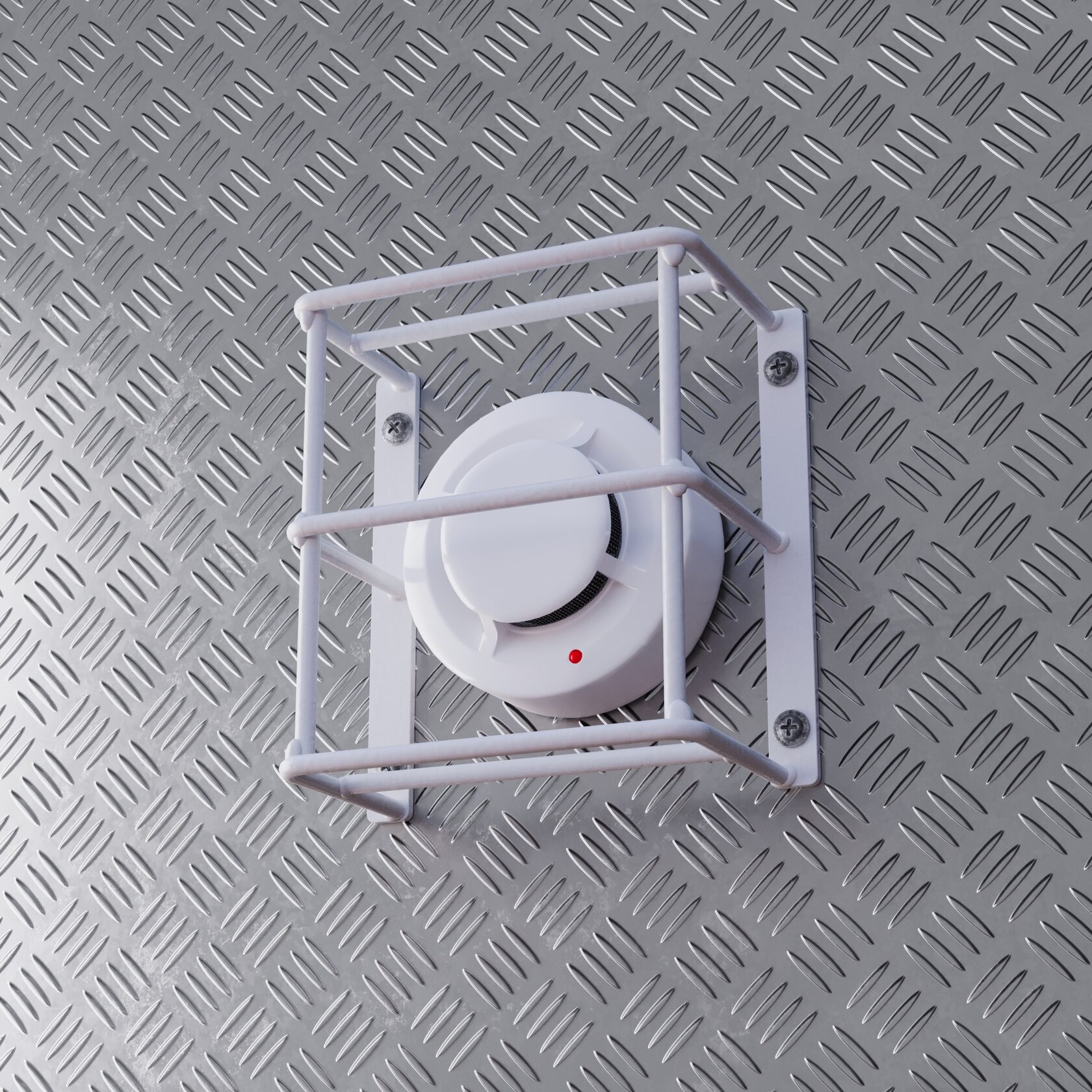

Конструкция и материалы защитных кожухов Safegrid

Классический сетчатый кожух Safegrid для дымовых извещателей — это сварная конструкция из стальной сетки и стального основания.

Основные элементы:

– стальная проволока диаметром 6 мм — формирует жёсткую сетку;

– стальная полоса 20×4 мм или профиль — рамка и основание для крепления;

– сварные швы с зачисткой — без заусенцев и острых кромок;

– защитно-декоративное покрытие — порошковая краска.

Покрытие:

– стандартные цвета: белый, красный, серый, чёрный;

– по запросу — любой цвет по RAL;

– порошковая эмаль устойчива к коррозии и выгоранию.

Прочность и долговечность:

– стальная сетка Ø6 мм выдерживает типовые удары и толчки;

– кожух рассчитан на длительную эксплуатацию в общественных и производственных помещениях;

– конструкции Safegrid проходят испытания по собственным ТУ и сертифицированы по требованиям ТР ЕАЭС.

Пример: защитный кожух Safegrid ЗСК-100

– назначение — сетчатый кожух для точечных дымовых извещателей (ДИП-34А-04, ИП 212-34А и аналоги);

– внутренние габариты порядка 150×150×80 мм;

– материал — стальная сетка Ø6 мм, основание из стальной полосы;

– покрытие — порошковая краска.

Какие дымовые извещатели защищают кожухи Safegrid

Safegrid выпускает линейку кожухов для наиболее распространённых моделей дымовых и линейных извещателей.

Примеры соответствий:

– ДИП-34А-04 / ИП 212-34А — кожух ЗСК-100 (сетчатый кожух для точечного дымового извещателя);

– дымовые извещатели семейства «Аврора» — кожухи ZSK, рассчитанные на их габариты;

– линейные извещатели ИПДЛ-Д-II/4Р, ИПДЛ 52С/52СМ/52СМД, С-2000 исп.60/100 — кожухи ЗСК-107, ЗСК-110, ЗСК-111;

– извещатели «Амур-Р» и «Амур-И» — кожухи ЗСК-103, ЗСК-105 для самого датчика и отражателей (катафотов).

Главный принцип: каждый кожух Safegrid рассчитан под конкретный диапазон размеров и конструкцию извещателя, чтобы не перекрывать обзор и не мешать дыму попадать в зону чувствительности.

Как выбрать защитный кожух для дымового извещателя

Шаг 1. Определите точную модель извещателя

– найдите маркировку на корпусе (например, ДИП-34А-04, ИП 212-34А);

– зафиксируйте производителя и серию.

Это основа для подбора по таблице соответствий Safegrid.

Шаг 2. Сверьтесь с таблицей совместимости

– найдите модель извещателя в таблице на сайте или в каталоге;

– выберите рекомендуемый кожух (например, для ДИП-34А-04 — ЗСК-100).

Если модель новая или нестандартная, измерьте габариты и подберите кожух по размерам.

Шаг 3. Проверьте габариты и монтажный зазор

– сравните внутренние размеры кожуха с габаритами датчика;

– убедитесь, что вокруг корпуса остаётся небольшой зазор (извещатель не должен упираться в сетку);

– проверьте, что крепёж кожуха можно установить на выбранную поверхность.

Шаг 4. Выберите цвет и тип покрытия

– для пожарных направлений часто используют красные кожухи;

– для офисов и общественных помещений — белые или нейтральные;

– для сложных условий (влажность, перепады температуры) уточните возможность оцинковки и усиленного покрытия.

Шаг 5. Учитывайте условия эксплуатации

– температура (типично –40…+70 °C для такого класса изделий);

– влажность и риск конденсата;

– вероятность сильных ударов (спортзал, склад с погрузчиками).

При повышенных нагрузках имеет смысл заложить запас по прочности конструкции и крепежа.

Монтаж и эксплуатация защитного кожуха ДИП

Общие принципы монтажа

– кожух крепится к потолку или стене через отверстия в стальной полосе-основании;

– извещатель остаётся на штатном месте (крепёж кожуха не заменяет крепёж датчика);

– между корпусом извещателя и сеткой необходим зазор, чтобы не перенапрягать корпус и не деформировать монтажную пластину.

Типичные ошибки при выборе и установке

– подбор кожуха «на глаз», без проверки совместимости с конкретной моделью ДИП;

– слишком тесный кожух: извещатель упирается в сетку, корпус деформируется;

– попытка закрепить кожух за счёт корпуса датчика, а не за самостоятельное основание;

– выбор неподходящего покрытия для влажных или уличных условий;

– защита только части извещателей в зоне, где все датчики находятся в одинаковых условиях (например, один датчик в спортзале в кожухе, остальные — без).

FAQ: ответы на частые вопросы

Влияет ли сетчатый кожух на чувствительность дымового извещателя?

При правильно подобранной конструкции — нет. Крупные ячейки сетки обеспечивают свободный проход дыма и горячих газов, а сам кожух не закрывает чувствительный элемент. Важно использовать изделия, рассчитанные именно под дымовые извещатели.

Можно ли красить кожух в другой цвет?

Да, металлические кожухи окрашиваются порошковой краской. Для Safegrid доступен выбор цвета по RAL, что позволяет подстроиться под интерьер или требования по маркировке.

Нужен ли защитный кожух в школе или спортзале?

В зонах с повышенным риском механических повреждений (спортзалы, игровые пространства, коридоры с активным движением) защита дымовых извещателей сетчатыми кожухами фактически необходима: это снижает количество ложных срабатываний и аварийных замен оборудования.

Как понять, что кожух соответствует требованиям?

Обратите внимание на:

– наличие сертификатов и ТУ производителя;

– указанные диапазоны температур и условий эксплуатации;

– фактическую совместимость с моделями извещателей, указанными в каталоге.

Заключение

Защитный сетчатый кожух для дымового извещателя — простой, но ключевой элемент системы пожарной безопасности в зонах с повышенным риском механических повреждений. Он помогает сохранить чувствительные ДИП-датчики, снизить количество ложных срабатываний и избежать внеплановых расходов на замену оборудования.

При выборе кожуха важно учитывать модель извещателя, размеры, условия эксплуатации и качество материалов. Линейка металлических кожухов Safegrid закрывает типовые задачи для точечных и линейных извещателей и позволяет подобрать решение для школ, спортзалов, складов и других объектов с интенсивной нагрузкой.
